レーザーカットで写真立てを作ろう!



作ろうと思った理由

作ろうと思った理由は、私の家では写真立ての写真を簡単にすぐ変えることができないので、

新鮮さが全くないから、毎日が楽しく面白くなるような写真立てを作り、それ自体がオブジェのように

なるものを作りたいと思ったからです。

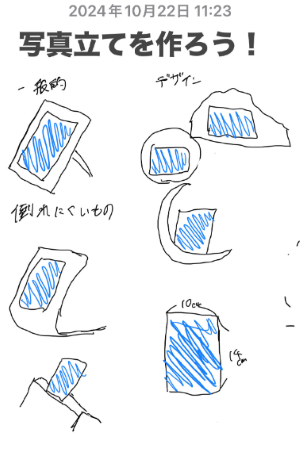

構想




考えた構想を基に一度Fusionで組み立ててみた





右の写真立てはありきたりのようなものだと感じたため、作るものは左の写真立てにした。

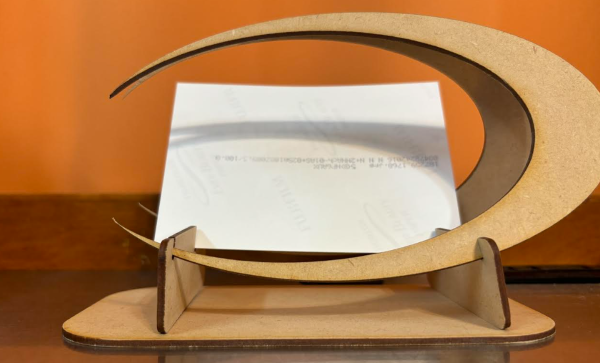

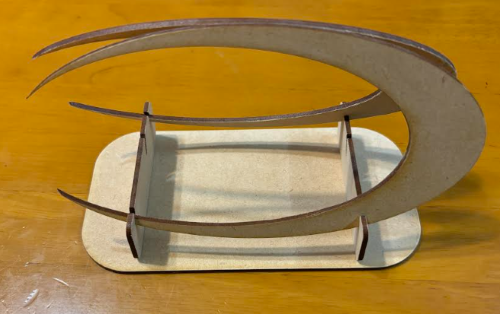

実際に作った作品





通常の写真サイズであるL判 横127㎜×縦89㎜のものをのせてこのようになった。

良かったところは、斬新な形を作れたところと簡単に写真の入れ替えができること。

改善点は、月のマークで写真に影がかかる用になってしまったこととL判以上のサイズに適していないこと。



設計ファイル



レーザーカットdxfファイル

作品の説明



いままでに見たことない写真立てであり、立体的である。



製作工程



  1. 構想

  2. Fusionでスケッチする

  3. Fusionで作ったものをdxfファイルにする

  4. dxfファイルをイラストレーターで開く

  5. イラストレーターでカットする線を赤の255で0.001mmに設定する

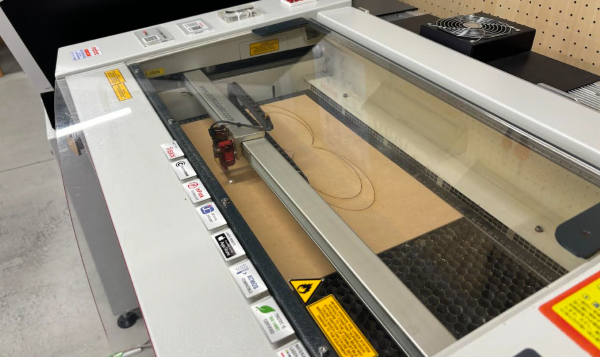

  6. イラストレーターでつくったものをレーザーカッターにうつす

  7. レーザーカッターの設定をして、カットする
